Trefas strömtransformator med hög noggrannhet
Denna serie av strömtransformatorer kan användas med reläskydd, mät- och mätanordningar. Det är huvudsakligen lämpligt för industriella nätverk i mitten av staden och återuppbyggnadsprojekt av kraftnät på landsbygden.
- produkt introduktion
Trefas strömtransformator
Beskrivning
¨50/60 Hz,Tre-Fas, AC-strömsensor
¨Dynamiskt omfång från100Atill 200ampere
¨ Nominellt fasvinkelfel och
Nominellt linjäritetsfel: Överensstämmer med IEC61869-2
ConformIEC60044-1
¨Mycket låg temperaturkoefficient
¨Uppfyller UL klass B (130 grader) värmeisoleringssystem
¨Uppfyller UL 94V-0
¨ AC isolationsresistans: 4KV för 60s
Ansökan
• Elmätare
• Inspelning
• Effektövervakning
• Energihushållning
• Alternativ energiövervakning
ELEKTRISKA SPECIFIKATIONER VID 25grad | |||||||||
Modellnummer | Turns Ration | Ipri4 | Jag ut5 | Iprimax6 | Ioutmax7 | Noggrannhetsklass3 | RL8 | Vikt | Frekvens räckvidd |
ampere | mA | ampere | mA | Ohms | (g) | (Hz) | |||
LO-TP0005 | 1:2000 | 100 | 50 | 200 | 100 | 0.1 | 20 | 370 | 50-60 |
Notera:
1.Utgångsspänningen är proportionell mot derivatan (di/dt) av inströmmen baserat på Rogowski Coil-principen.
2.Alla strömmar och spänningar antas vara sinusformade vågformer vid Fr, den konstanta nominella frekvensen i Hz, mätt som RMS-värde.
3. Noggrannhetsklass per IEC60044-1Tabell 11.
4.Ipri=Nominell primärström.
5.Iout=Märk sekundärström.
6.Iprimax=Känt max primärström.
7.Loutmax=Avkänd max sekundärström.
8.RL=Avslutande motstånd. Varierande termineringsresistans ökar eller minskar utspänningen/Ampere enligt följande
ekvation RL=Vout*Nsec/Ipri
ABSOLUT HÖGSTA BETYG | |
Driftstemperaturområde för fri luft | -40gradtill 125grad |
Förvaringstemperatur | -40gradtill 60grad |
LEDER INFORMATION | |
24AWG SVART Eon-tech | 300 cm±20 mm |

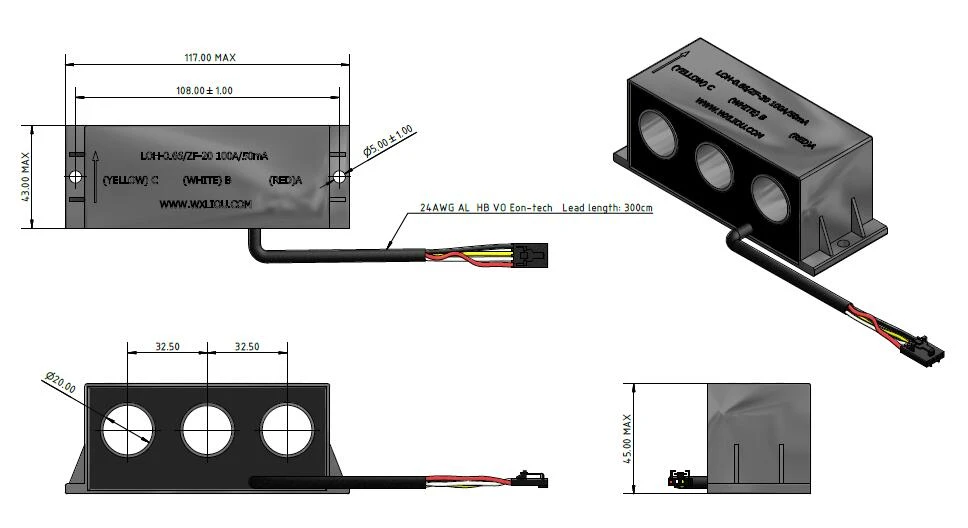

Mekaniska specifikationer
